Fixierung von Leiterplatten in Kunststoffgehäusen.

Fixierung von Leiterplatten in Kunststoffgehäusen.

Anwendungsbeispiele

  1. Automobilindustrie:

    • Steuergeräte: Leiterplatten in Steuergeräten werden häufig in Kunststoffgehäusen fixiert, um Vibrationsfestigkeit und elektrische Isolation sicherzustellen.
    • Sensoren: Verschiedene Sensoren im Fahrzeug, wie z.B. Druck- oder Temperatursensoren, enthalten oft Leiterplatten, die mittels Heißverstemmen in Kunststoffgehäusen montiert werden.
  2. Haushaltsgeräte:

    • Küchengeräte: Leiterplatten in Geräten wie Mikrowellen, Kaffeemaschinen oder Geschirrspülern werden durch Heißverstemmen in ihren Gehäusen fixiert.
    • Waschmaschinen: Steuerungsplatinen in Waschmaschinen sind häufig durch Heißverstemmen in Kunststoff-Spritzgussteilen befestigt.
  3. Elektronikgeräte:

    • Computer und Peripheriegeräte: In Laptops, Druckern und anderen elektronischen Geräten werden Leiterplatten häufig mittels Heißverstemmen montiert, um eine stabile und dauerhafte Befestigung zu gewährleisten.
    • Handheld-Geräte: Mobiltelefone, Tablets und andere tragbare Geräte nutzen ebenfalls diese Technik zur Befestigung der internen Leiterplatten.

Verfahren

  1. Vorbereitung:

    • Kunststoffteile: Die Gehäuseteile werden im Spritzgussverfahren hergestellt und enthalten vorbereitete Dome (Stifte) aus thermoplastischem Kunststoff.
    • Positionierung: Die Leiterplatte wird in das Gehäuse eingelegt, sodass die Dome durch die Löcher in der Leiterplatte hindurchragen.
  2. Erwärmung:

    • Stempel: Ein spezieller Heizstempel wird verwendet, um die Dome auf eine Temperatur zu erhitzen, die ausreichend ist, um den Kunststoff zu erweichen, aber nicht zu schmelzen.
    • Kontrolle: Die Temperatur und Druckzeit werden genau kontrolliert, um eine gleichmäßige Erwärmung und Umformung sicherzustellen.
  3. Umformen:

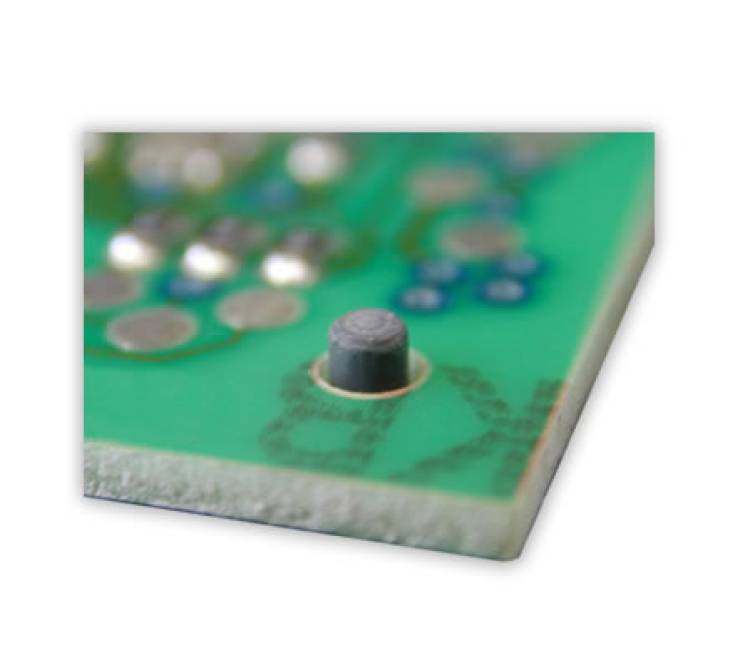

    • Nietenbildung: Durch den Druck des Stempels wird der erhitzte Kunststoffdome flachgedrückt und formt eine Niete, die die Leiterplatte sicher im Gehäuse fixiert.
    • Abkühlung: Nach dem Umformen kühlt der Kunststoff ab und erstarrt in der neuen Form, wodurch eine feste mechanische Verbindung entsteht.

Verwendete Materialien

Typische thermoplastische Kunststoffe, die für das Heißverstemmen verwendet werden, umfassen:

  • Polyamid (PA)
  • Polypropylen (PP)
  • Polybutylenterephthalat (PBT)
  • Polyoxymethylen (POM)
  • Polycarbonat (PC)
  • Polyethylen (PE)

Diese Materialien können auch glasfaserverstärkt sein, um die mechanischen Eigenschaften zu verbessern.

Das Heißverstemmen bietet eine zuverlässige und kosteneffiziente Methode zur Fixierung von Leiterplatten in Kunststoffgehäusen, da es eine starke mechanische Verbindung ohne zusätzliche Befestigungselemente ermöglicht.
